PORCH Installation Manual

이 문서는 인프라 자동화 관리툴인 PORCH의 설치 매뉴얼입니다.

PORCH 소개

이 프로젝트의 핵심 기술을 “Immutable Infrastructure Automation” (IIA) and “Continuous Deployment PIpeline”(CDP) 굳이 번역하자면 “불변 인프라 자동화” 와 “연속 배치관(?)” 기술

각 용어의 정의

Immutable : 생성 후 변경되지 않는
Infrastructure: 물리/가상 자원(물리 자원, 가상 자원, 소프트웨어 스택 등)의 총체
Automation: 서비스에 필요한 물리/가상 자원의 생성, 설정을 자동화

필수 기능

운영자의 간섭없는 시스템 설치, 설정 (non-interactive system install and configuration)
각 요소 별 설정 메타데이터 형상관리 시스템 (version control system for configuration metadata of each component)
구성요소 업그레이드는 기존 자원 업그레이드가 아닌 새 메타데이터 업데이트 후 새 자원으로 교체
개발자의 코드가 형상관리시스템에 push되면 빌드, 시험 컨테이너가 바로 만들어져 개발 라이프사이클 자동화
전통적 “Mutable and Manual” 인프라 관리기술의 문제점
인프라 규모가 커짐에 따라 운영 관리 복잡성은 기하급수적으로 증가
대규모 시스템 배치가 필요할 때 느리고 배치 중 오류 확률 증가
보안 위협으로부터 보호하는 절차가 복잡하고 오류 확률이 높아짐

기대효과

서버 시스템 완전 자동화 구현으로 운영 유지 관리 편의성 증대
소스코드 형상관리와 같이 인프라 설정 형상관리를 통해 연속 통합(Continuous Integration), 연속 배치(Continuous Deployment) 구현
시스템 오류와 보안 위협 감소 : 시스템 설정을 개별 서버에서 하게 되면, 업그레이드/패치 시 충돌로 인한 오류 발생 가능성 높음 ᅟ

PORCH 설치

ᅟporch 를 물리서버에 설치 할 수 있지만 가상머신에 설치하여 운영 할 수 있습니다. 해당 매뉴얼은 PORCH를 가상머신에 설치한 과정을 기술하였습니다. kvm, xen hypervisor 설치되어진 환경에서 가상머신 생성하는 과정부터 설치를 진행합니다.

서버 생성

PORCH 에 OS는 debian 입니다. debian jessie 가상머신을 생성하고 PORCH 를 설치합니다.

porch on kvm

ᅟvirt-install 을 이용하여 아래와 같이 가상머신을 구동하고 debian jessie를 설치합니다.

# mkdir -p /vm/{iso,img}
# curl -o /vm/iso/debian8.iso http://ftp.daumkakao.com/debian-cd/8.7.1/amd64/iso-cd/debian-8.7.1-amd64-netinst.iso
# vi /vm/porch.sh
#!/bin/sh

virt-install --virt-type kvm --name ᅟporch \
      --cdrom /vm/iso/debian8.iso --hvm \
      --os-variant debian8 \
      --disk path=/vm/img/ᅟporch,size=80,format=qcow2 \
      --vcpus 6 --memory 4096 \
      --network bridge=br0,model=virtio \
      --network bridge=br1,model=virtio \
      --boot cdrom,hd \
      --graphics vnc,listen=0.0.0.0,password=porchadmin

가상머신에 vnc 포트는 virsh vncdisplay 옵션으로 확인 할 수 있습니다. vnc 접속하여 설치를 진행합니다.

# virsh vncdisplay porch
:0

ᅟporch on pengxcloud

debiab jessie template이 존재한다면 pengxcli 를 이용하여 porch 가상머신을 생성합니다.

# pengxcli vm-add porch ec0edcbc-2dd0-40b4-a058-ec371fc30f6b 2 1 1024 1024 porch xenbr0 xenbr1

template이 없다면 config 파일을 만들어 신규 debian jessie를 설치합니다.

# mkdir -p /vm/{iso,img}
# curl -o /vm/iso/debian8.iso http://ftp.daumkakao.com/debian-cd/8.7.1/amd64/iso-cd/debian-8.7.1-amd64-netinst.iso
# qemu-img create -f qcow2 /vm/img/porch.qcow2 10G
# vi /vm/porch.cfg

name                    = "porch"
builder                  = "hvm"

maxmem                  = 1024
memory                  = 1024
maxvcpus                 = 4
vcpus                   = 1

boot                    = "c"
disk                    = ["format=qcow2,vdev=xvda,access=rw,target=/vms/img/porch.qcow2"]
vif                     = ["bridge=xenbr0,type=vif,model=e1000", "bridge=xenbr1,type=vif,model=e1000"]

vnc                     = 1
vnclisten               = "0.0.0.0"
vncunused               = 1
vncpasswd               = "porchadmin"

hap                     = 1
pae                     = 1
acpi                    = 1
apic                    = 1
nx                      = 1
hpet                    = 1
nestedhvm               = 0
localtime               = 1
xen_platform_pci        = 1
viridian                = 0
stdvga                  = 0
videoram                = 8

#usb                     = 1
#usbdevice               = "tablet"

bios                    = "seabios"
device_model_version    = "qemu-xen"
device_model_override   = "/usr/bin/qemu-system-i386"

on_poweroff             = "destroy"
on_reboot               = "restart"
on_crash                = "coredump-destroy"

# xl create /vm/porch.cfg

가상머신에 vnc 포트는 virsh vncdisplay 옵션으로 확인 할 수 있습니다.

# xenstore-ls /local/domain/{dom_id} | grep vnc
 vnc-pass = "porchadmin"
 vnc-listen = "0.0.0.0"
 vnc-port = "5905"

OS 설치 과정은 생략하도록 하겠습니다. 설치 중 일반 사용자 생성시 계정명은 porch 로 생성하였습니다.

기본 설정

가상머신에 접속하여 네트워크 설정을 진행합니다. 해당 문서는 배포망, 서비스망 2개에 네트워크로 구성된 환경으로 진행하였습니다. porch 의 네트워크 구성은 아래와 같이 배포망은 eth0, 서비스망 인터페이스는 eth1 로 구성하는 구조를 권장합니다.

배포망(eth0) : 10.0.0.150
서비스망(eth1) : 192.168.0.150

sudo 설치 및 설정

# apt update
# apt install sudo
# vi /etc/sudoers

...
ᅟporch ALL=(ALL:ALL) NOPASSWD:ALL

NTP 설치 및 설정

$ sudo apt install -y ntp
$ sudo systemctl start ntpd
$ sudo systemctl enable ntpd

docker 설치

$ sudo apt install -y apt-transport-https ca-certificates curl \
    software-properties-common
$ sudo curl -fsSL https://download.docker.com/linux/debian/gpg | apt-key add -
$ sudo apt-key finger |grep 9DC8
    (key should be 9DC8 5822 9FC7 DD38 854A E2D8 8D81 803C 0EBF CD88)
$ sudo add-apt-repository \
   "deb [arch=amd64] https://download.docker.com/linux/debian \
   $(lsb_release -cs) \
   stable"
$ sudo apt update
$ sudo apt install -y docker-ce
$ sudo gpasswd -a porch docker (udam 사용자에게 docker 그룹 권한을 부여)
$ sudo systemctl status docker (docker가 시작되었는 지 확인)

porch 사용자 계정으로 컨테이너를 구동하여 설치 검증을 합니다.

$ docker run hello-world
Unable to find image 'hello-world:latest' locally
latest: Pulling from library/hello-world
78445dd45222: Pull complete
Digest: sha256:c5515758d4c5e1e838e9cd307f6c6a0d620b5e07e6f927b07d05f6d12a1ac8d7
Status: Downloaded newer image for hello-world:latest

Hello from Docker!
This message shows that your installation appears to be working correctly.

시험한 컨테이너를 삭제합니다.

$ docker ps -a (컨테이너 이름 확인)
$ docker rm eloquent_austin
eloquent_austin
$ docker rmi hello-world
Untagged: hello-world:latest
Untagged: hello-world@sha256:c5515758d4c5e1e838e9cd307f6c6a0d620b5e07e6f927b07d05f6d12a1ac8d7
Deleted: sha256:48b5124b2768d2b917edcb640435044a97967015485e812545546cbed5cf0233
Deleted: sha256:98c944e98de8d35097100ff70a31083ec57704be0991a92c51700465e4544d08

etcd cluster 설치 및 설정

porch 에 etcd를 docker container로 구동합니다.

TLS certificate 생성

etcd git repo에 tls를 쉽게 생성할 수 있는 도구를 제공한다. 컨테이너를 구동하여 그 안에서 TLS 인증서를 생성한다.

$ docker run -ti --rm -v /tmp:/out golang /bin/bash
root@ae3ff554c914:/go# git clone https://github.com/coreos/etcd
root@ae3ff554c914:/go# cd etcd/hack/tls-setup
root@ae3ff554c914:/go/etcd/hack/tls-setup# mkdir /out/etcd-cert
root@ae3ff554c914:/go/etcd/hack/tls-setup# apt update
root@ae3ff554c914:/go/etcd/hack/tls-setup# apt install -y vim
root@ae3ff554c914:/go/etcd/hack/tls-setup# vi config/ca-config.json
{
  "signing": {
    "default": {
        "usages": [
          "signing",
          "key encipherment",
          "server auth",
          "client auth"
        ],
        "expiry": "87600h"
    }
  }
}

87600h == 10 years (should be enough.)

root@ae3ff554c914:/go/etcd/hack/tls-setup# vi config/ca-csr.json
{
  "CN": "ETCD CA",
  "key": {
    "algo": "ecdsa",
    "size": 384
  },
  "names": [
    {
      "O": "iOrchard",
      "OU": "Service Technology Team",
      "L": "Gangnam-gu",
      "ST": "Seoul",
      "C": "KR"
    }
  ]
}
root@ae3ff554c914:/go/etcd/hack/tls-setup# vi config/etcd0.json
{
  "CN": "etcd0",
  "hosts": [
    "10.0.0.150",
    "porch",
    "127.0.0.1",
    "localhost"
  ],
  "key": {
    "algo": "ecdsa",
    "size": 384
  },
  "names": [
    {
      "O": "iOrchard",
      "OU": "Service Technology Team",
      "L": "Gangnam-gu"
    }
  ]
}

클라이언트 인증서를 설정합니다.
root@ae3ff554c914:/go/etcd/hack/tls-setup# vi config/client.json
{
  "CN": "etcd-client",
  "hosts": [
    "127.0.0.1",
    "localhost"
  ],
  "key": {
    "algo": "ecdsa",
    "size": 384
  },
  "names": [
    {
      "O": "iOrchard",
      "OU": "Service Technology Team",
      "L": "Gangnam-gu"
    }
  ]
}

root@ae3ff554c914:/go/etcd/hack/tls-setup# vi Makefile
: set paste
...
req:
    $(CFSSL) gencert \
      -ca certs/ca.pem \
      -ca-key certs/ca-key.pem \
      -config config/ca-config.json \
      config/etcd0.json | $(JSON) -bare certs/etcd0
    $(CFSSL) gencert \
      -ca certs/ca.pem \
      -ca-key certs/ca-key.pem \
      -config config/ca-config.json \
      config/client.json | $(JSON) -bare certs/client
...

Makefile의 req 부분에서 etcd0, client 생성을 위와 같이 설정합니다. 위 req 부분에서 etcd0과 client 부분만 변경하고 나머지 엔트리들을 삭제합니다.
Makefile은 indentation으로 TAB을 사용하므로 에러가 발생하기에 위 내용을 copy & paste 할 경우 vi 에 pate mode로 전환하여 붙여넣습니다.

TLS certs 를 생성합니다.

cfssl 바이너리를 가져와 `/go/bin/`에 저장합니다.
root@ae3ff554c914:/go/etcd/hack/tls-setup# make cfssl
go get -u -tags nopkcs11 github.com/cloudflare/cfssl/cmd/cfssl
go get -u github.com/cloudflare/cfssl/cmd/cfssljson
go get -u github.com/mattn/goreman

CA 인증서를 생성합니다.
root@ae3ff554c914:/go/etcd/hack/tls-setup# make ca
mkdir -p certs
2017/06/07 17:16:07 [INFO] generating a new CA key and certificate from CSR
2017/06/07 17:16:07 [INFO] generate received request
2017/06/07 17:16:07 [INFO] received CSR
2017/06/07 17:16:07 [INFO] generating key: ecdsa-384
2017/06/07 17:16:07 [INFO] encoded CSR
2017/06/07 17:16:07 [INFO] signed certificate with serial number 125782362072859064781008653288266758237889669094


생성된 CA 인증서로 각 etcd 서버/클라이언트 인증서를 생성합니다.
root@ae3ff554c914:/go/etcd/hack/tls-setup# make req
2017/06/07 17:21:19 [INFO] generate received request
2017/06/07 17:21:19 [INFO] received CSR
2017/06/07 17:21:19 [INFO] generating key: ecdsa-384
2017/06/07 17:21:19 [INFO] encoded CSR
2017/06/07 17:21:19 [INFO] signed certificate with serial number 715595833875702950179628632233744324477815970137
2017/06/07 17:21:19 [INFO] generate received request
2017/06/07 17:21:19 [INFO] received CSR
2017/06/07 17:21:19 [INFO] generating key: ecdsa-384
2017/06/07 17:21:19 [INFO] encoded CSR
2017/06/07 17:21:19 [INFO] signed certificate with serial number 169717375321772320384205510672357633574611121108


certs 파일에 있는 모든 인증서를 /out/etcd-cert/ 로 복사합니다.
root@ae3ff554c914:/go/etcd/hack/tls-setup# cp certs/* /out/etcd-cert/

이제 porch 서버에 /tmp/etcd-cert/ 경로를 확인해보면 위 복사한 인증서를 확인 할 수 있습니다.

해당 인증서를 이용하여 etcd 컨테이너를 구동합니다. /tmp/etcd-cert/ 로부터 /etc/ssl/etcd/ 로 파일들을 복사합니다.

$ sudo mkdir /etc/ssl/etcd
$ sudo cp /tmp/etcd-cert/{ca*.pem,etcd0*.pem} /etc/ssl/etcd/

클라이언트 인증서를 /etc/ssl/etcd/ 에 놓고 porch 사용자가 key 파일을 읽을 수 있도록 권한을 변경합니다.

$ sudo cp /tmp/etcd-cert/client{-key,}.pem  /etc/ssl/etcd/
$ sudo chmod 644 /etc/ssl/etcd/client-key.pem

인증서 내용을 확인하려면 아래 명령으로 확인 할 수 있습니다.

$ openssl x509 -noout -text -in /etc/ssl/etcd/etcd0.pem

아래 etcd.sh 스크립트 파일을 생성합니다.

$ vi etcd.sh

HostIP=$(ip addr show dev eth0 |grep 'inet ' |awk '{print $2}' |cut -d'/' -f1)

docker run -d \
 -v /etc/ssl/etcd:/etc/ssl/certs \
 -v /var/lib/etcd:/etcd0.etcd \
 -p 4001:4001 -p 2380:2380 -p 2379:2379 \
 --name etcd0 quay.io/coreos/etcd \
 etcd \
 -name etcd0 \
 -trusted-ca-file=/etc/ssl/certs/ca.pem \
 -cert-file=/etc/ssl/certs/etcd0.pem \
 -key-file=/etc/ssl/certs/etcd0-key.pem \
 -client-cert-auth=1 \
 -peer-trusted-ca-file=/etc/ssl/certs/ca.pem \
 -peer-cert-file=/etc/ssl/certs/etcd0.pem \
 -peer-key-file=/etc/ssl/certs/etcd0-key.pem \
 -peer-client-cert-auth=1 \
 -advertise-client-urls https://${HostIP}:2379,https://${HostIP}:4001 \
 -listen-client-urls https://0.0.0.0:2379,https://0.0.0.0:4001 \
 -initial-advertise-peer-urls https://${HostIP}:2380 \
 -listen-peer-urls https://0.0.0.0:2380 \
 -initial-cluster-token etcd-cluster \
 -initial-cluster etcd0=https://${HostIP}:2380 \
 -initial-cluster-state new

etcd 를 구동한 뒤 구동상태를 확인합니다.

$ sh etcd.sh
$ docker ps
CONTAINER ID        IMAGE                 COMMAND                  CREATED             STATUS              PORTS                                                      NAMES
8b096a81df06        quay.io/coreos/etcd   "etcd -name etcd0 ..."   9 minutes ago       Up 9 minutes        0.0.0.0:2379-2380->2379-2380/tcp, 0.0.0.0:4001->4001/tcp   etcd0

위 컨테이너로부터 etcdctl 바이너리를 PORCH 서버로 복사합니다.

$ docker cp etcd0:/usr/local/bin/etcdctl .

이제 클라이언트에서 클라이언트 인증서를 이용하여 접속을 시도합니다. PORCH 에 배포망 ip를 hosts 파일에 등록합니다.

$ sudo echo "10.0.0.150    etcd0" >> /etc/hosts
$ ./etcdctl --endpoints https://etcd0:2379 \
    --cert-file /etc/ssl/etcd/client.pem \
    --key-file /etc/ssl/etcd/client-key.pem \
    --ca-file /etc/ssl/etcd/ca.pem member list
4ec2422565450a13: name=etcd0 peerURLs=https://10.0.0.150:2380 clientURLs=https://10.0.0.150:2379,https://10.0.0.150:4001 isLeader=true

소프트웨어 설치 및 설정

porch 사용자 계정으로 porch 소프트웨어를 설치합니다.

python3 관련 필수 패키지 설치

python3-venv (for virtual env.)
gcc (for cryptography compile)
python3-dev (for cryptography compile)
libssl-dev (for cryptography compile)

$ sudo apt install -y python3-venv gcc python3-dev libssl-dev

python 가상환경 설정

$ mkdir .envs
$ pyvenv .envs/porch
$ vi .bashrc
...
# porch virtualenv
source .envs/porch/bin/activate

$ source .envs/porch/bin/activate
(porch) $

flask webframework 설치 및 설정

porch 는 Web backend API 서버로 Flask를 사용합니다.

(porch) $ pip install -U pip
(porch) $ pip install
          flask-restplus        (rest api)
          python-etcd           (etcd python client)
          requests              (http python client)
          flask-jwt-extended    (json web token)
          bcrypt                (salt-key based hash password generator)
          flask-cors            (cross origin resource sharing support)
          cryptography          (ssh pub/private key generator)
          GitPython             (git python library)
          ansible==2.2.1.0      (automation tool)

ansible 2.3.0은 python 3.4와 호환되지 않습니다. 참조 :
https://github.com/ansible/ansible/issues/24180

cliff cli framework 설치 및 설정

Cliff는 CLI framework 로 ud 명령어를 사용하기 위해 설치합니다.

(porch) $ pip install -U setuptools
(porch) $ pip install cliff

nfs 서비스 중지

porch 는 nfs를 사용하지 않으므로 nfs 서비스를 사용 중이라면 다음과 같이 nfs 서비스를 중지합니다.

(porch) $ sudo systemctl stop nfs-kernel-server nfs-common rpcbind
(porch) $ sudo systemctl mask nfs-kernel-server nfs-common rpcbind

porch 소스 파일 가져오기

(ᅟporch) $ git clone https://git.iorchard.co.kr/jijisa/porch.git

fai 설치 및 설정

(porch) $ sudo su
# wget -O - http://fai-project.org/download/074BCDE4.asc | apt-key add -
# echo "deb http://fai-project.org/download jessie koeln" > \
    /etc/apt/sources.list.d/fai.list
# apt update
# apt install -y fai-quickstart pxelinux rinse aptitude xz-utils \
        ipmitool freeipmi-tools

# sed -i -e 's/^#deb/deb/' /etc/fai/apt/sources.list
# sed -i -e 's/#LOGUSER/LOGUSER/' /etc/fai/fai.conf

# fai-setup -v
(It takes a long time)
...
FAI setup finished.
Log file written to /var/log/fai/fai-setup.log

copy porch/srv/tftp/fai/* /srv/tftp/fai/

(ᅟporch) $ sudo chown -R porch:porchard /srv/tftp/fai
(ᅟporch) $ cp -a porch/srv/tftp/fai/* /srv/tftp/fai/

copy fai config files

(ᅟporch) $ sudo chown -R porch:porch /srv/fai
(ᅟporch) $ cp -a porch/srv/fai/config/* /srv/fai/config/
(ᅟporch) $ mkdir /srv/fai/{pub,pri}keys
$ mkdir /srv/fai/config/pubkeys

copy /usr/lib/PXELINUX/lpxelinux.0 to /srv/tftp/fai

(ᅟporch) $ cp /usr/lib/PXELINUX/lpxelinux.0 /srv/tftp/fai

create and copy public/private keys to /srv/fai/{pub,pri}keys/

(ᅟporch) $ ssh-keygen -N ''
(ᅟporch) $ cp .ssh/id_rsa.pub /srv/fai/config/pubkeys/authorized_keys
(ᅟporch) $ cp .ssh/id_rsa /srv/fai/prikeys/prikey

copy and edit boot.ipxe (IP address)

IP 주소를 porch에 배포망 IP 주소로 바꾼다.

(ᅟporch) $ cd /srv/tftp/fai
(ᅟporch) $ cp boot.ipxe.dev boot.ipxe
(ᅟporch) $ vi boot.ipxe

#!ipxe

echo ${net1/mac}
chain http://10.0.0.150/api/fai/pxe/${net1/mac}

get undionly.kpxe

$ wget -O /srv/tftp/fai/undionly.kpxe http://boot.ipxe.org/undionly.kpxe

create squash image

$ sudo fai-cd -d "" -SMeJ /srv/tftp/fai/squash.img

create basefiles

$ cd /srv/fai/config/basefiles
$ sudo ./mk-basefile CENTOS7_64
$ sudo ./mk-basefile JESSIE64
$ sudo ln -s /usr/share/debootstrap/scripts/gutsy \
              /usr/share/debootstrap/scripts/xenial
$ sudo ./mk-basefile XENIAL64
$ xz CENTOS7_64.tar
$ xz JESSIE64.tar
$ xz XENIAL64.tar
$ cd /srv/fai/config
$ mkdir pubkeys saltkey
$ sh config_tarball.sh
$ mv fai-*.tar /srv/tftp/fai/

configuration package

ᅟ추가 설치가 필요한 패키지가 있다면 package_config/{class} 설정 파일에 패키지명을 추가합니다. ᅟ 패키지 명령은 PACKAGES 단어 다음에 ᅟ수행할 명령 이름으로 정의합니다. 명령 이름은 apt-get, aptitude 또는 yum 과 같은 패키지 도구에 매핑됩니다.

추가로 명령 이름의 목록을 install_packages 를 사용하여 확인 할 수 있습니다.

$ sudo install_packages -H
List of known commands for package_config files
Short list:
apt
aptitude
aptitude-r
cupt
cupt-r
dnfgroup
dnfi
dnfr
dselect-upgrade
hold
install
install-norec
remove
rpmr
smarti
smartr
taskinst
taskrm
unpack
urpme
urpmi
y2i
y2r
yast
yumgroup
yumi
yumr
zypper
zypper-rm

Long list:
            apt    apt -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew install
       aptitude    aptitude -R -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew install
     aptitude-r    aptitude -r -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew install
           cupt    cupt -R -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew install
         cupt-r    cupt -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew install
       dnfgroup    dnf -y group install
           dnfi    dnf -y install
           dnfr    dnf -y remove
dselect-upgrade    apt-get -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew dselect-upgrade
           hold    dpkg --set-selections
        install    apt-get -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew --fix-missing install
  install-norec    apt-get -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew --fix-missing install --no-install-recommends
         remove    apt-get -y -o Dpkg::Options::=--force-confdef -o Dpkg::Options::=--force-confnew --purge remove
           rpmr    rpm -e
         smarti    smart install -y
         smartr    smart remove -y
       taskinst    tasksel install
         taskrm    tasksel remove
         unpack    cd /var/cache/apt/archives/partial/; aptitude download
          urpme    urpme --auto --foce --allow-force --keep
          urpmi    urpmi --auto --foce --allow-force --keep
            y2i    y2pmsh isc
            y2r    y2pmsh remove
           yast    yast -i
       yumgroup    yum -y groupinstall
           yumi    yum -y install
           yumr    yum -y remove
         zypper    zypper -n install
      zypper-rm    zypper -n remove

예로 debian class 에 dig, nslookup 을 사용하기 위하여 dnsutils 패키지를 추가하였습니다. install 명령 이름은 install 뒤에 지정된 모든 패키지를 설치합니다. 패키지 이름에 ᅟ하이픈이 추가되면 패키지를 제고하고 설치하지 않습니다.

아래와 같이 package_config 디렉토리로 이동하여 DEBIAN class package 설정 파일을 열어 dnsutils 패키지명을 추가하였습니다.

$ cd /srv/fai/config/package_config
$ vi DEBIAN
...
PACKAGES install I386
linux-image-686-pae initramfs-tools
memtest86+

PACKAGES install CHROOT
linux-image-686-pae-
linux-image-amd64-

PACKAGES install AMD64
linux-image-amd64 initramfs-tools
memtest86+

PACKAGES install DHCPC
isc-dhcp-client

PACKAGES install GRUB_PC
grub-pc grub-legacy- lilo-

PACKAGES install LVM
lvm2

PACKAGES install PORCH
nano-
curl

PACKAGES install
dnsutils

수정이 완료되었다면 위 create basefiles 작업에서 수행하였던 config tarball 을 다시 생성하고 이동하는 작업을 다시 진행합니다.

$ cd /srv/fai/config
$ sh config_tarball.sh
$ mv fai-*.tar /srv/tftp/fai/

porch 포털 페이지에서 os 자동 배포할 서버를 Provisioned 준비 상태로 변경 후 os 를 배포하여 정상적으로 패키지가 설치되었는지 점검합니다.

dhcp 설정

$ sudo cp porch/conf/dhcpd.conf.dev /etc/dhcp/dhcpd.conf
$ sudo vi /etc/dhcp/dhcpd.conf

    subnet 10.0.0.0 netmask 255.255.0.0 {
        option routers 10.0.0.23;
    ...
        filename "http://10.0.0.150/api/fai/boot/";
    ...

$ sudo systemctl restart isc-dhcp-server

ᅟpxeboot 를 위한 설정

porch 로 자동설치하는 머신들은 porch 에 배포망 IP를 gateway로 설정하여 인터넷 연결이 되어야 합니다. 따라서 porch 에 IP Masquerade 설정을 합니다. 해당 매뉴얼과 같이 porch 가 가상머신으로 구동 중이라면, porch 가 구동 중인 물리머신에 배포망 IP를 gateway 로 설정합니다.

아래는 porch(debian) 에서의 설정 방법입니다.

$ sudo iptables-save > /etc/iptables.up.rules
$ vi /etc/iptables.up.rules
...
:POSTROUTING ACCEPT [6311:437650]
-A POSTROUTING -o eth0 -j MASQUERADE
...

CLI에서 수동 입력시 아래 명령으로 수행합니다.

$ sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

$ sudo vi /etc/sysctl.conf
...
net.ipv4.ip_forward=1
...

$ sudo sysctl -p

flask backend 설정

$ cp porch/porch/config.py.dev porch/porch/config.py
$ cp porch/porch/settings.py.dev porch/porch/settings.py

초기 관리자 salt/password를 먼저 생성한다.

$ python porch/scripts/create_adminpw.py

출력된 salt과 adminpw 를 config.py에 기입한다.

$ python porch/scripts/create_jwt_key.py

출력된 jwt key 를 config.py에 기입한다. Do not Edit Below!! 라인 전까지 udam 서버에 맞게 설정을 수정한다.

$ vi porch/porch/config.py

...
## URL
PORCH_URL = 'http://10.0.0.150/api/fai'  # Put PORCH's pxe network ip address.

# ADMIN_* is used when there is no admin entry in etcd.
# ADMIN_SALT = bcrypt.gensalt()
# ADMIN_PW = bcrypt.hashpw(b"plaintext_password", ADMIN_SALT)
ADMIN_ID = 'admin'
ADMIN_SALT = '$2b$12$cQBcbldPwh.o5uH52J1TGO'
ADMIN_PW = '$2b$12$cQBcbldPwh.o5uH52J1TGOkc5FRxfHwfZ2oPktk4L/fDNUNOfHaue'

# JWT secret key
# Create random key: binascii.hexlify(os.urandom(24)).decode()
JWT_SECRET_KEY = '8e2edbd163909f711be60ec7ca07d0e1f8a2b540b6fef2cc'
JWT_ACCESS_TOKEN_EXPIRES = timedelta(minutes=60)
#JWT_ACCESS_TOKEN_EXPIRES is 15 minutes default.
#JWT_REFRESH_TOKEN_EXPIRES is 1 month default.

# ipmi
IPMIUSER = 'root'
IPMIPASS = 'xxxx'

# Terminal
PORCH_USER = 'porch'
PORCHSHELL = 'myshell'
TERM_PORT_BEGIN = 40000
TERM_PORT_END = 41000
MY_IP = '192.168.0.150'

# PROXY
PROXY_URL = '10.0.0.150'
PROXY_PORT = 3128
...

settings.py도 udam 서버에 맞게 설정을 수정합니다. etcd cert 경로를 지정합니다.

$ vi porch/porch/settings.py

...
# Flask settings
FLASK_HOST = '0.0.0.0'
FLASK_PORT = 8000
FLASK_DEBUG = True  # Do not use debug mode in production

# Flask-Restplus settings
RESTPLUS_SWAGGER_UI_DOC_EXPANSION = 'list'
RESTPLUS_VALIDATE = True
RESTPLUS_MASK_SWAGGER = False
RESTPLUS_ERROR_404_HELP = False

# ETCD settings
ETCD_HOST = '10.0.0.150'
ETCD_PORT = 2379
ETCD_PROTO = 'https'  # 'http' or 'https'
ETCD_PREFIX = '/porch'
ETCD_CERT = ('/etc/ssl/etcd/client.pem',
             '/etc/ssl/etcd/client-key.pem')
ETCD_CA_CERT = '/etc/ssl/etcd/ca.pem'

기본 docker image 저장

porch에서 사용하는 기본 docker 이미지로는 myshell 이 있습니다. 해당 이미지를 이용하여 파일 배포 관리 콘솔을 사용합니다.

$ mkdir docker
$ cd docker
$ vi Dockerfile

FROM debian:jessie
MAINTAINER Heechul Kim <jijisa@iorchard.net>
LABEL version="1.0"
LABEL description="This is an image for common shell."
USER root
RUN apt-get update && \
    apt-get upgrade -y && \
    apt-get install -y openssh-client vim dnsutils && \
    apt-get clean && \
    rm -fr /var/lib/apt/lists/*

$ docker build -t myshell .

이미지가 정상적으로 생성되었는지 확인합니다.

$ docker images
myshell               latest              a9aea684cc9f        38 seconds ago

shellinabox 설치

$ cd ~
$ sudo apt install -y git libssl-dev libpam0g-dev zlib1g-dev dh-autoreconf
$ git clone https://github.com/shellinabox/shellinabox.git
$ cd shellinabox
$ autoreconf -i
$ ./configure && make
$ sudo cp shellinaboxd /usr/local/bin/
$ cd ..
$ rm -fr shellinabox

필수 디렉토리 생성

$ mkdir porch/porch/{git,log,play}
$ mkdir porch/porch/log/{os,app,file}

symlink ansible-playbook

ansible-playbook 바이너리는 virtualenv에 저장되어 있습니다. /usr/local/bin/ 경로에 symlink 작업을 진행합니다.

$ sudo ln -s /home/udam/.envs/porch/bin/ansible-playbook /usr/local/bin/ansible-playbook

uwsgi 설치 및 설정

$ sudo apt install -y uwsgi uwsgi-plugin-python3
$ sudo cp porch/conf/uwsgi.ini /etc/uwsgi/apps-available/porch.ini
$ sudo ln -s /etc/uwsgi/apps-available/porch.ini /etc/uwsgi/apps-enabled/porch.ini
$ sudo cp /usr/share/uwsgi/conf/default.ini /etc/default/uwsgi_default.ini
$ sudo vi /etc/default/uwsgi_default.ini

    chmod-socket = 666 (nginx는 www-data, 그러므로 666필요)
    uid = porch
    gid = porch


$ sudo vi /etc/default/uwsgi

    INHERITED_CONFIG=/etc/default/uwsgi_default.ini

$ sudo systemctl restart uwsgi

nginx 설치 및 설정

$ sudo apt install -y nginx
$ sudo cp porch/conf/nginx_porch /etc/nginx/sites-available/porch
$ sudo vi /etc/nginx/sites-available/porch

    -    root /home/jijisa/porch/web;
    +    root /home/porch/porch/web;

    -        uwsgi_pass unix:/home/jijisa/porch/porch.sock;
    +        uwsgi_pass unix:/run/uwsgi/app/porch/socket;

$ sudo ln -sf /etc/nginx/sites-available/porch /etc/nginx/sites-enabled/default
$ sudo systemctl restart nginx

nodeenv 설치 및 설정

(porch) $ pip install nodeenv
(porch) $ nodeenv -p

quasar 설치 및 설정

(porch) $ cd porch/quasar
(porch) $ npm install -g quasar-cli
(porch) $ quasar init porch
(porch) $ cp -a src porch/
(porch) $ cp config.js porch/src/
(porch) $ cd porch
(porch) $ npm install
(porch) $ npm install vue-cookie vue-resource vuelidate vuex --save
(porch) $ vi src/config.js

    export const API_URL = 'http://192.168.0.150/api'

위 IP를 porch 에 서비스 IP로 수정합니다.

(porch) $ quasar build
(porch) $ cp -a dist ~/porch/web

cli 설치 및 설정

(porch) $ cd porch/cliff
(porch) $ python setup.py build
(porch) $ cp po/config.py.dev po/config.py
(porch) $ vi po/config.py

    API_ENDPOINT = 'http://localhost:80/api'

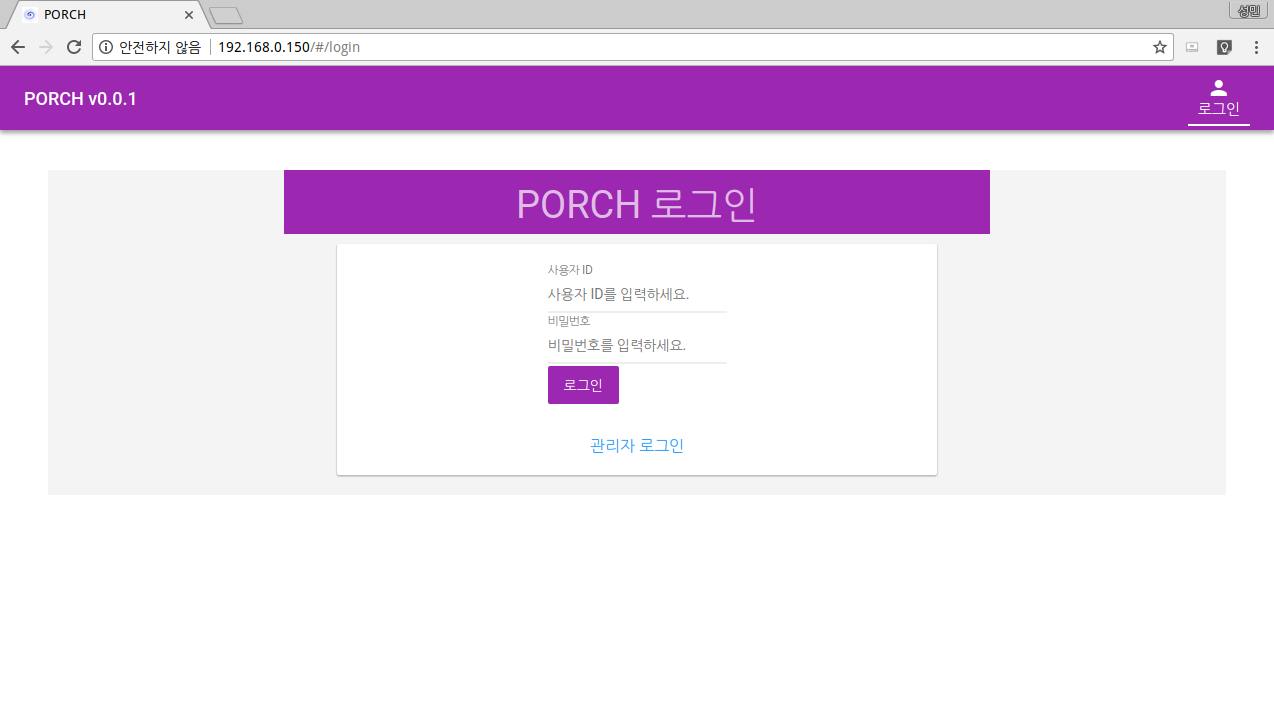

이제 웹브라우저를 열고 http://{서비스망 IP} 에 접속하여 페이지를 확인하고 관리자 계정(admin)으로 로그인 합니다. 로그인이 성공하였다면 PORCH 관리자 매뉴얼을 참조하여 인프라 자동화 서비스를 시작하도록 하겠습니다.
