PVDI2 User Manual
이 문서는 Pengrix VDI(이하 PVDI)2 사용자 매뉴얼(User Manual)을 기술합니다.
Client Program(Pengrix Client)
1.시스템 요구사항
클라이언트 프로그램을 사용하기 위해서는 아래와 같은 최소사양이 제공되어야 합니다.
- 600 MHz Pentium III 프로세서 이상
- Microsoft Windows® XP or Windows® 7
- 256 MB RAM 이상(권장 1 GB RAM)
- 약 100 MB 의 사용 가능한 하드 디스크 공간
- Pengrix VDI 서버에 네트워크로 연결 가능한 상태
2. 다운로드
클라이언트 프로그램을 다운받기 위해서는 웹 브라우저의 주소 창에 Master VM 서버의 IP 주소를 입력합니다. (Master VM 서버의 IP 주소는 관리자에게 문의하세요.)
웹 페이지 접속시 User Login 화면이 나오게 됩니다. 관리자에게 부여받은 계정 정보로 로그인합니다.

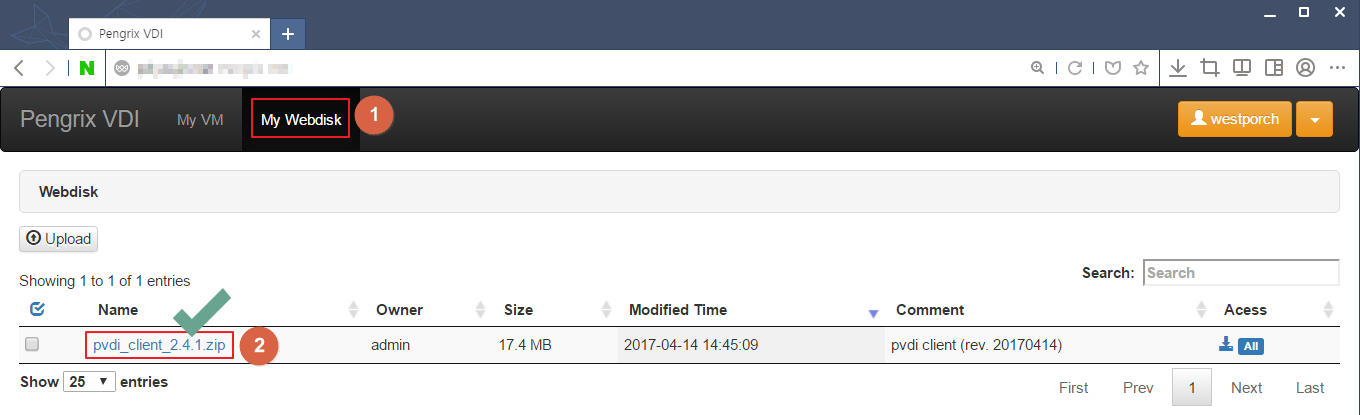

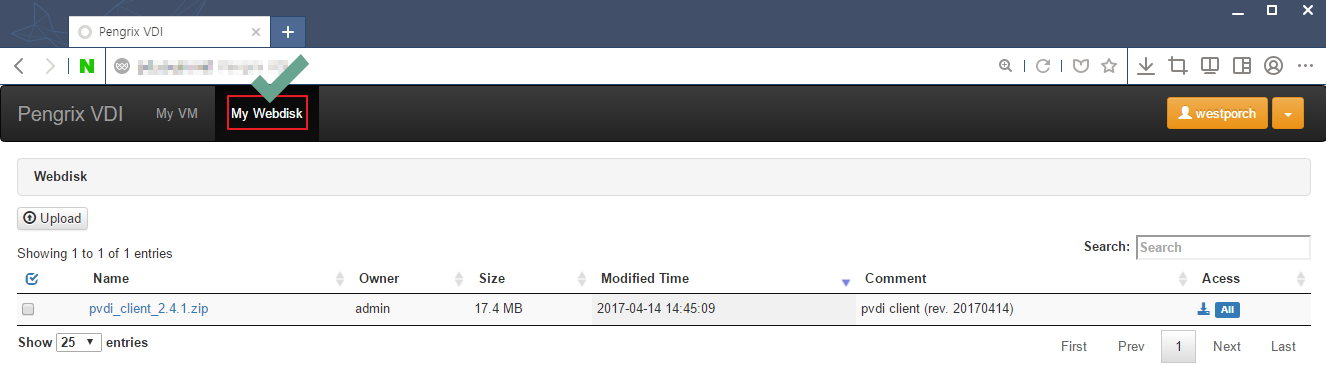

로그인에 성공하게 되면 My Webdisk 메뉴에서 클라이언트 프로그램을 다운로드 받을 수 있습니다. 해당 프로그램은 zip 파일 형식으로 압축되어 있습니다.
유의사항으로 버전에 따라 설치경로에 한글이 들어가게 되면 정상적으로 구동이 불가할 수 있으니 한글 경로는 피해서 설치를 부탁드리겠습니다.
3. 클라이언트 프로그램 실행

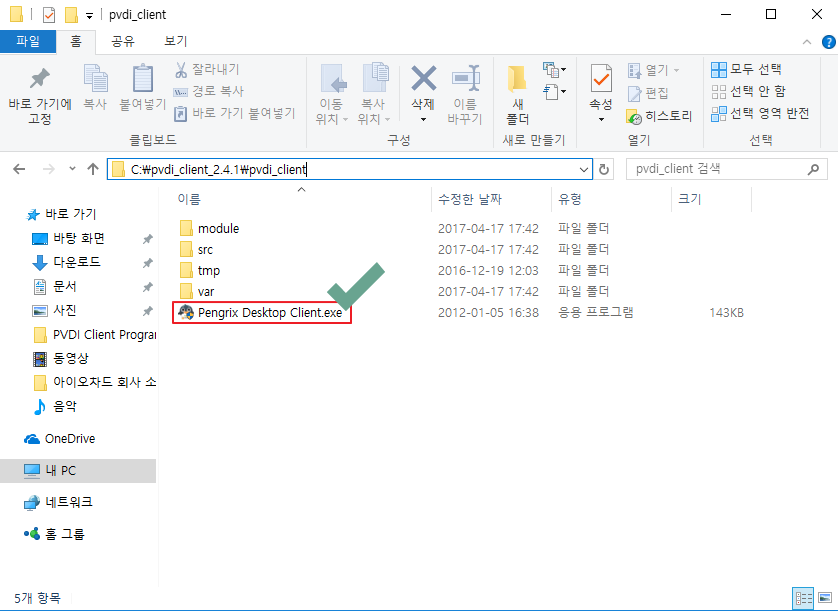

다운로드한 파일의 압축을 해제한 후 “pengrix Desktop Client.exe”를 실행하면 클라이언트 프로그램이 실행됩니다.
| 항목 | 설명 |
|---|---|
| Server | 접속할 Pengrix VDI 서버를 선택할 수 있습니다. 보통 클라이언트 프로그램을 다운로드 받을 때 해당 서버의 IP 주소 값이 자동으로 들어가 있습니다. 나중에 서버를 더 추가한다면 서버 목록에서 다른 서버를 선택하여 접속할 수 있습니다. |
| ID | 접속할 사용자의 ID 를 입력합니다. |
| Password | 접속할 사용자의 비밀번호를 입력합니다. |
| Save | 체크를 하면 사용자의 아이디에 해당하는 비밀번호가 암호화 되어저장됩니다.클라이언트 프로그램을 종료하고 다시 실행할 경우 암호가 미리 저장되어 있습니다. |
| Auto Login | 클라이언트 프로그램을 실행 시켰을 때 자동으로 접속 합니다. |
| Login | 로그인 버튼입니다. |
| Server | 서버를 추가하거나 삭제할 수 있습니다. |
| Exit | 클라이언트 프로그램을 종료합니다. |

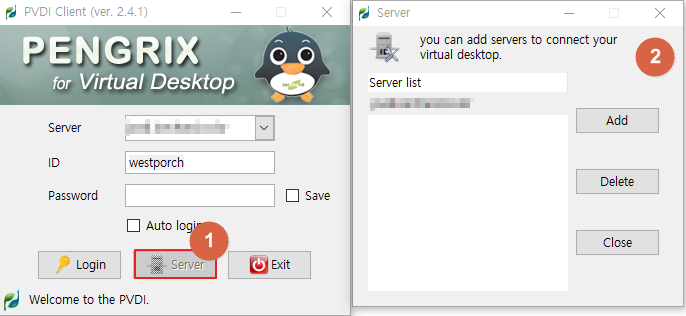

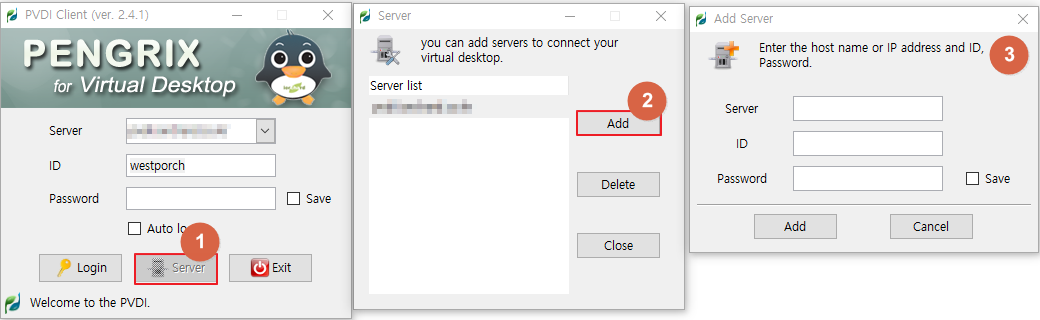

Server 버튼을 클릭하게 되면 서버 추가/삭제할 수 있는 서버 관리 화면이 나타납니다.
| 항목 | 설명 |
|---|---|
| Server list | 등록된 서버의 목록을 보여줍니다. |
| Add | 클릭하면 서버 추가 화며이 나탑니다. |
| Delete | 목록에 등록된 서버를 삭제할 수 있습니다. |
| Close | 서버 관리 화면을 닫습니다. |
서버 관리 화면에서 Add 버튼을 클릭하게 되면 아래와 같은 화면이 나타납니다.
| 항목 | 설명 |
|---|---|
| Server | 등록할 서버의 이름을 입력합니다. |
| ID | 등록할 서버에 있는 사용자의 아이디를 입력합니다. |
| Password | 아이디에 해당하는 비밀번호를 입력합니다. |
| Save | 비밀번호 저장 체크를 하게 되면 서버가 추가 된 후 현재 입력한 아이디와 비밀번호가 로그인 화면에 자동으로 저장됩니다. |
| Add | 버튼을 클릭하게 되면 서버가 추가됩니다. |
| Cancel | 서버 추가 화면을 닫습니다. |

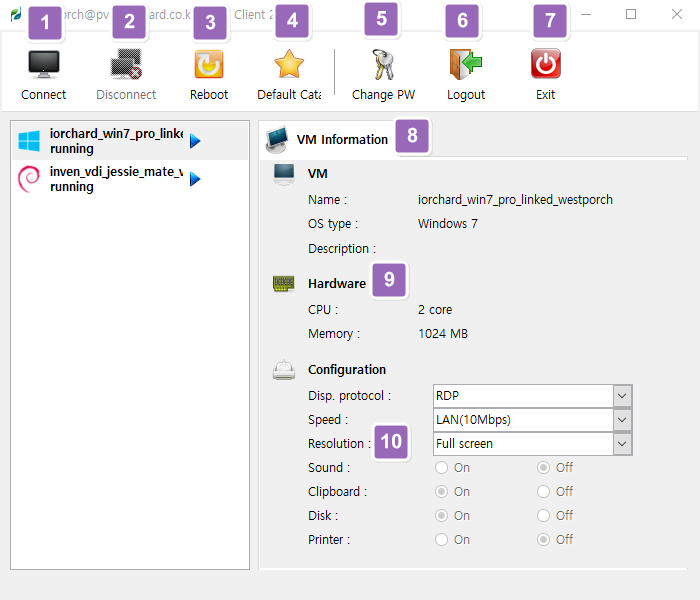

로그인을 하게 되면 다음과 같은 가상머신의 목록을 보여주는 화면이 나타납니다.
| 번호 | 항목 | 설명 |
|---|---|---|

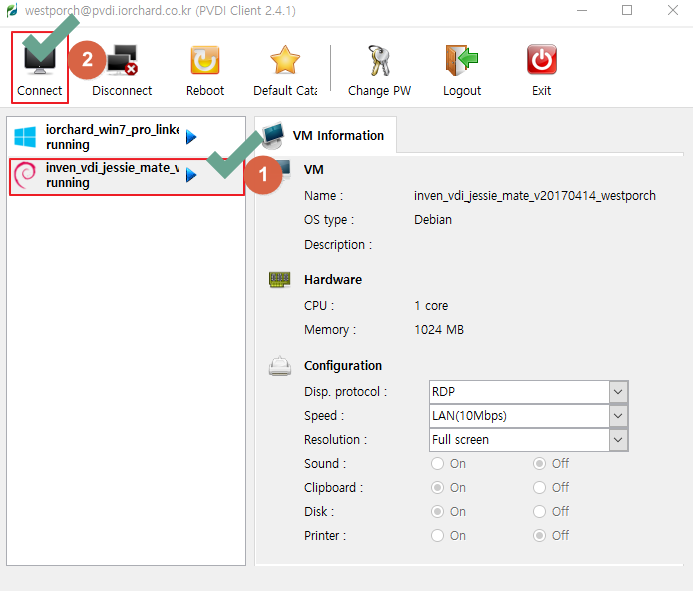

| 1 | 가상머신 접속 (Connect) | 목록에서 가상머신을 선택한 뒤 접속 버튼을 누르면 사용자의 가상머신에 접속하게 됩니다. 만약 사용자의 가상머신이 현재 종료상태라면 가상머신 부팅 후 접속하게됩니다. |
| 2 | 접속 끊기 (Disconnect) | 현재 연결된 가상머신의 접속을 끊습니다. |
| 3 | 가상머신 재시작 (Reboot) | 선택한 가상머신을 재시작합니다. |
| 4 | 기본 가상머신 지정(Default VM) | 로그인 후 설정한 기본 가상머신에 자동으로 접속합니다. |
| 5 | 비밀번호 변경 (Change PW) | 사용자의 비밀번호를 변경 할 수 있습니다. |
| 6 | 로그 아웃 (Logout) | 접속한 가상머신들에 대한 연결을 끊고 로그인 화면으로 돌아갑니다. |
| 7 | 종료 (Exit) | 클라이언트 프로그램을 종료합니다. |
| 8 | 가상머신 상세정보 (VM Information) | 가상머신의 상세정보를 보여줍니다. |
| 9 | 가상머신 하드웨어정보 (Hardware) | 가상머신의 CPU, Memory에 대한 정보를 보여줍니다. |
| 10 | 가상머신 접속 옵션 (Configuration) | 가상머신 접속 옵션(해상도)을 설정합니다. |
가상머신의 접속 옵션(RDP)
가상머신 접속 시 해상도 지정(RDP)
4. 가상머신(VDI, VM) 접속
사용자 포탈 페이지
사용자 포탈 페이지에 접속하기 위해선 Web Browser가 필요합니다.
Web Client를 사용하기 위해서는 Html5를 지원하는 아래 브라우저를 이용하여 접속하는 것을 권장합니다.
- Internet Explorer 11
- Chrome
- Opera
- Firefox
- Safari
- Whale
사용자 로그인

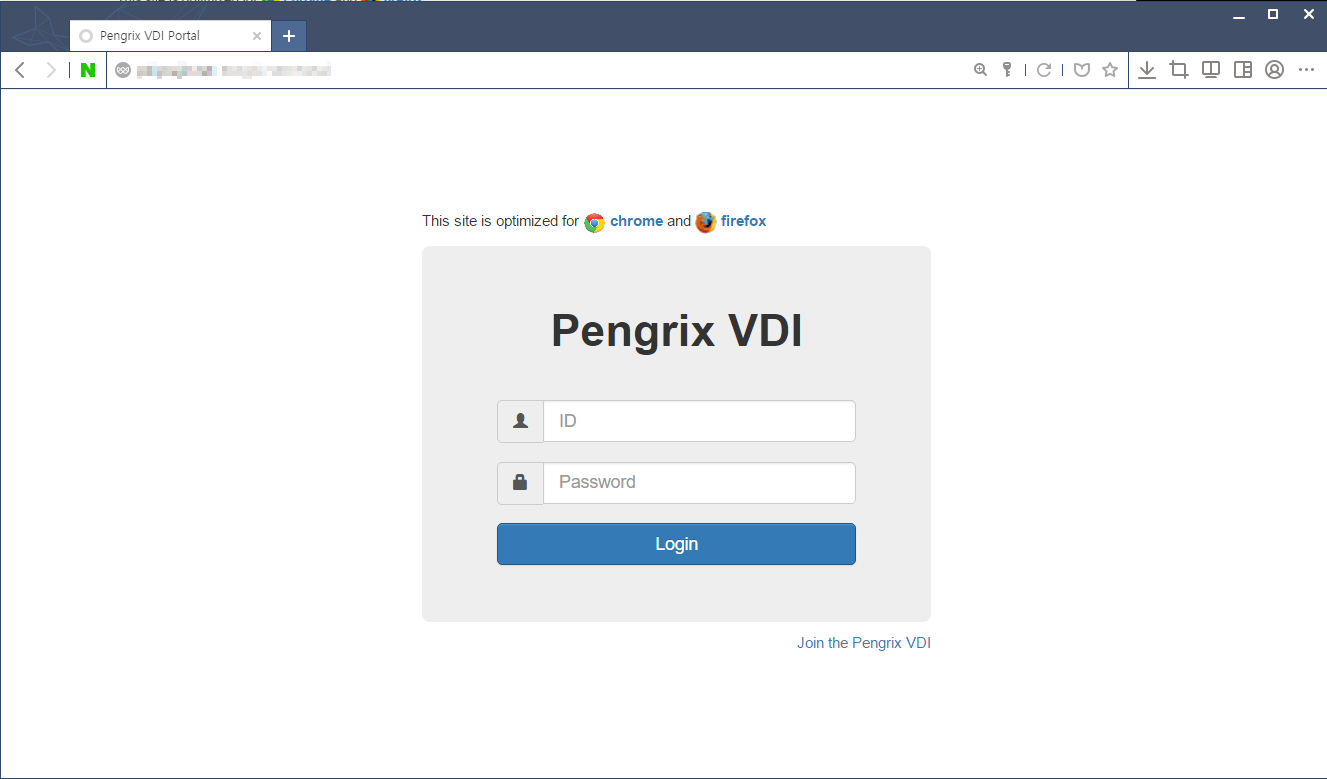

Web browser의 URL창에 Master 서버의 IP와 Port를 입력하면 관리 프로그램에 접속됩니다.
자체 SSL인증서가 설치되어 Https(443) 포트로 연결됩니다.
관리 포탈 페이지에 접속하기 위해서는 80포트와 443포트가 방화벽에 허용이 되어야 합니다.
할당 받은 ID와 Password를 입력하고 로그인 버튼을 클릭하면 사용자 페이지 화면이 나타납니다.
사용자 비밀번호 변경

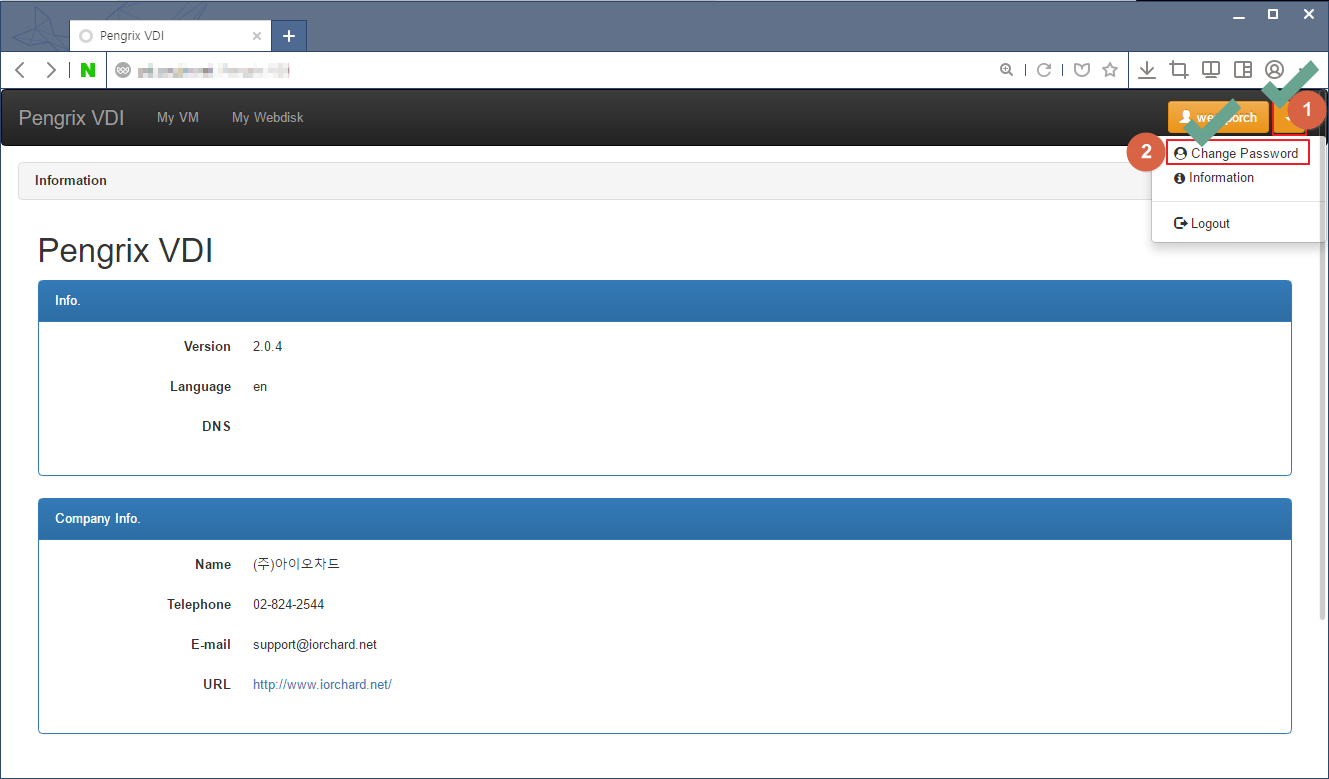

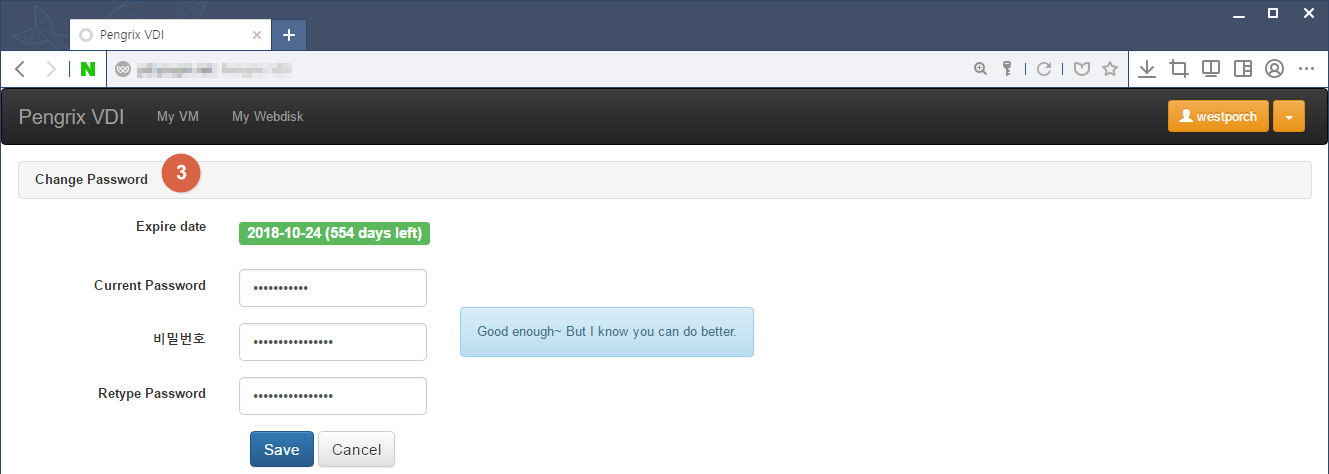

사용자 비밀번호는 로그인 후에 우측 상단 화살표 버튼(
)을
클릭하여 변경이 가능합니다.
이전에 사용했던 패스워드는 사용이 불가하며 영문,숫자,특수문자가 포함된 8자 이상으로 변경해야 합니다.
VM 관리(My VM)
현재 사용자에 할당 받은 VM들 각각의 상태, CPU, 메모리 정보, IP정보등을 확인 할 수 있습니다. 또한 VM의 구동, 종료, 리부팅, 초기화등의 작업을 할 수 있습니다.
1. VM 구동

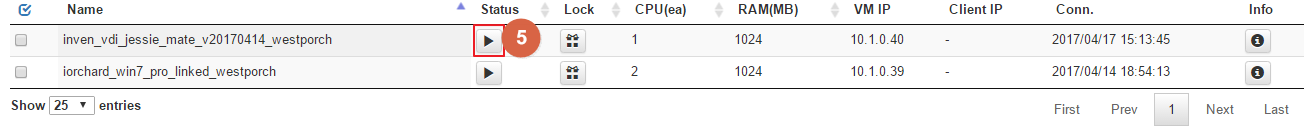

구동하고자하는 VM을 선택하고 Start 버튼(
)을 클릭합니다.
종료되어 있는 상태에 VM을 구동시킬 수 있습니다.
VM Status는 총 3가지로 나뉩니다.
- halted : VM이 종료되어 있는 상태입니다.
- running : VM이 구동되어 있는 상태입니다.
- unknown : PVDI가 정상적으로 작동하지 못할때 VM의 정보를 가져오지 못하여 unknown으로 표시됩니다.

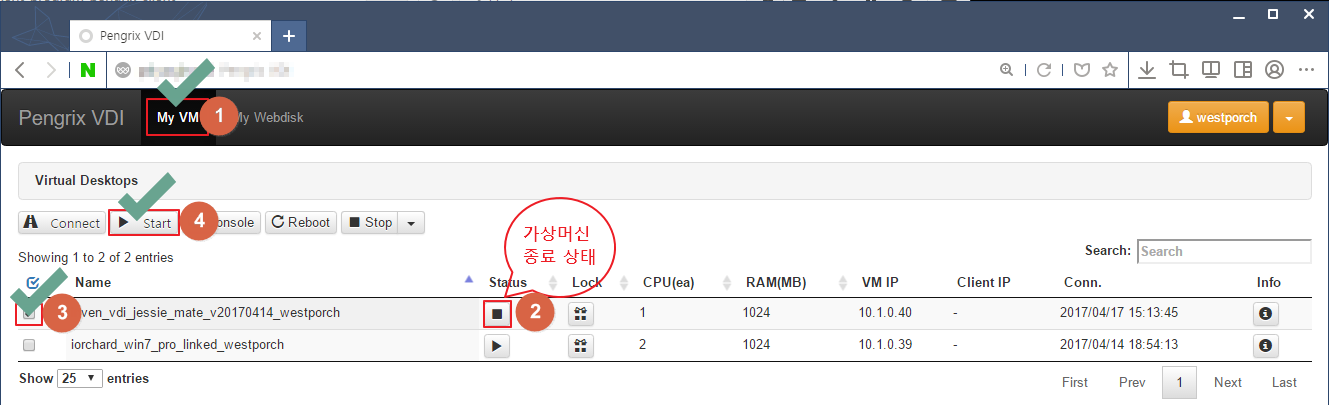

잠시 후 아래와 같이 Status가 실행 상태로 변합니다.
2. VM 리부팅

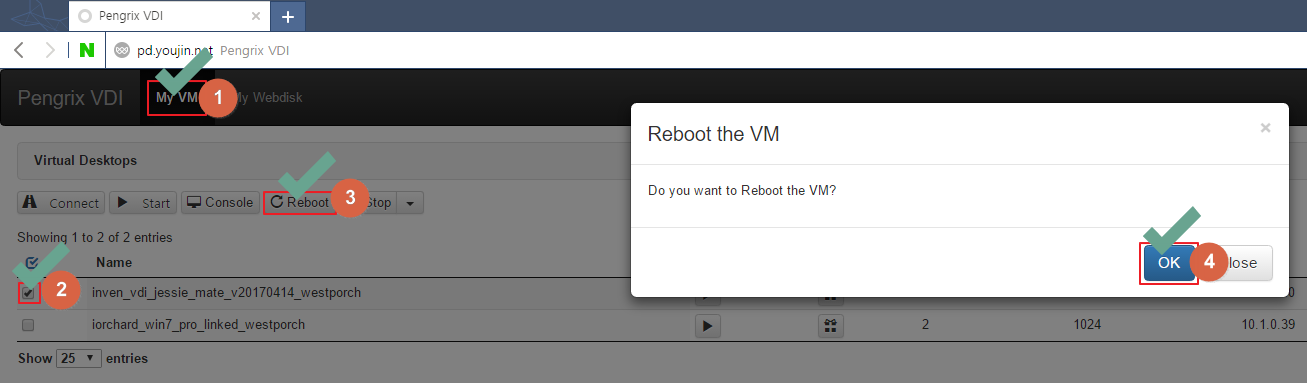

리부팅을 원하는 VM을 선택하고 Reboot버튼(
)을 클릭합니다.
3. VM 종료

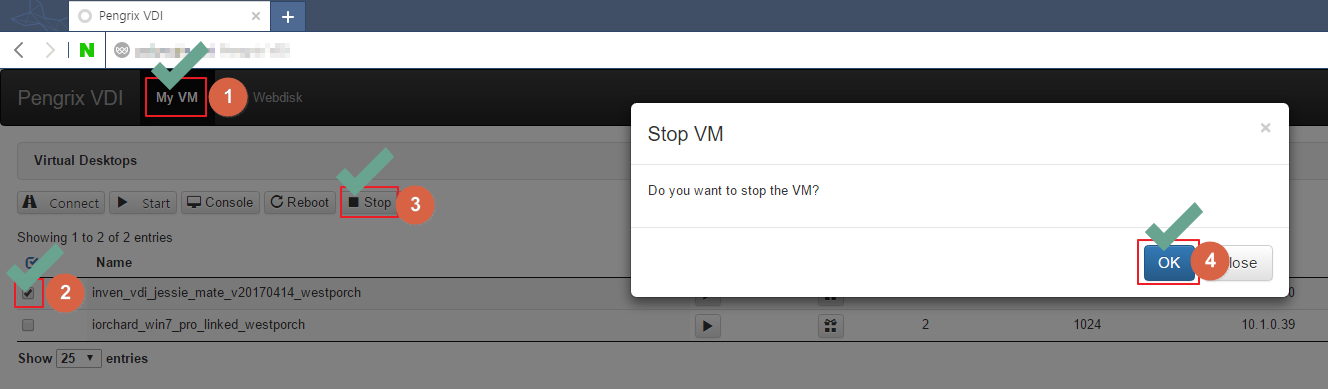

종료하고자 하는 VM을 선택하고 Stop 버튼(
)을 클릭합니다.
Stop의 경우 VM OS에 shutdown 과정을 정상적으로 진행되어 종료하고, Stop 버튼에 우측 화살표를 클릭시 나오는 Force to stop의 경우 강제 종료로 VM의 파워버튼을 눌러서 종료시킨 것과 동일합니다.
따라서 Stop은 처리 과정에 따라 시간이 걸릴 수 있고, Force to stop은 즉각적으로 종료됩니다.
Force to stop은 VM 이미지 파일의 손상을 가져올 수 있으므로 Stop으로 종료하는 것을 권해드립니다.
4. VM 접속
Html5 RDP Web Client(Connect)

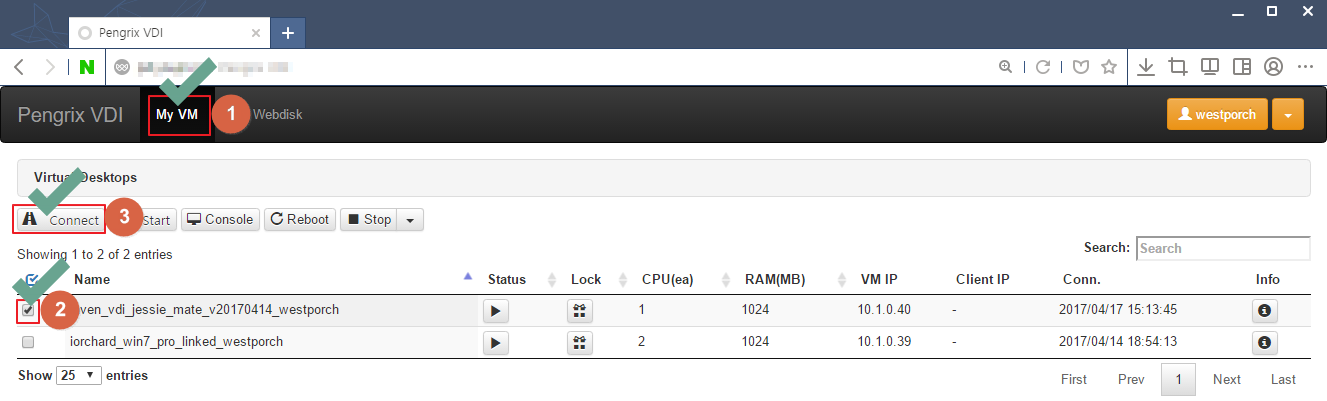

Html5 지원 브라우저를 사용합니다. 접속할 vm을 선택 후 connect
버튼(
)을 클릭하여 접속을 시도합니다.
접속이 이루어지기 위해서는 mastervm의 8081 port가 방화벽에 허용이 되어야 합니다.

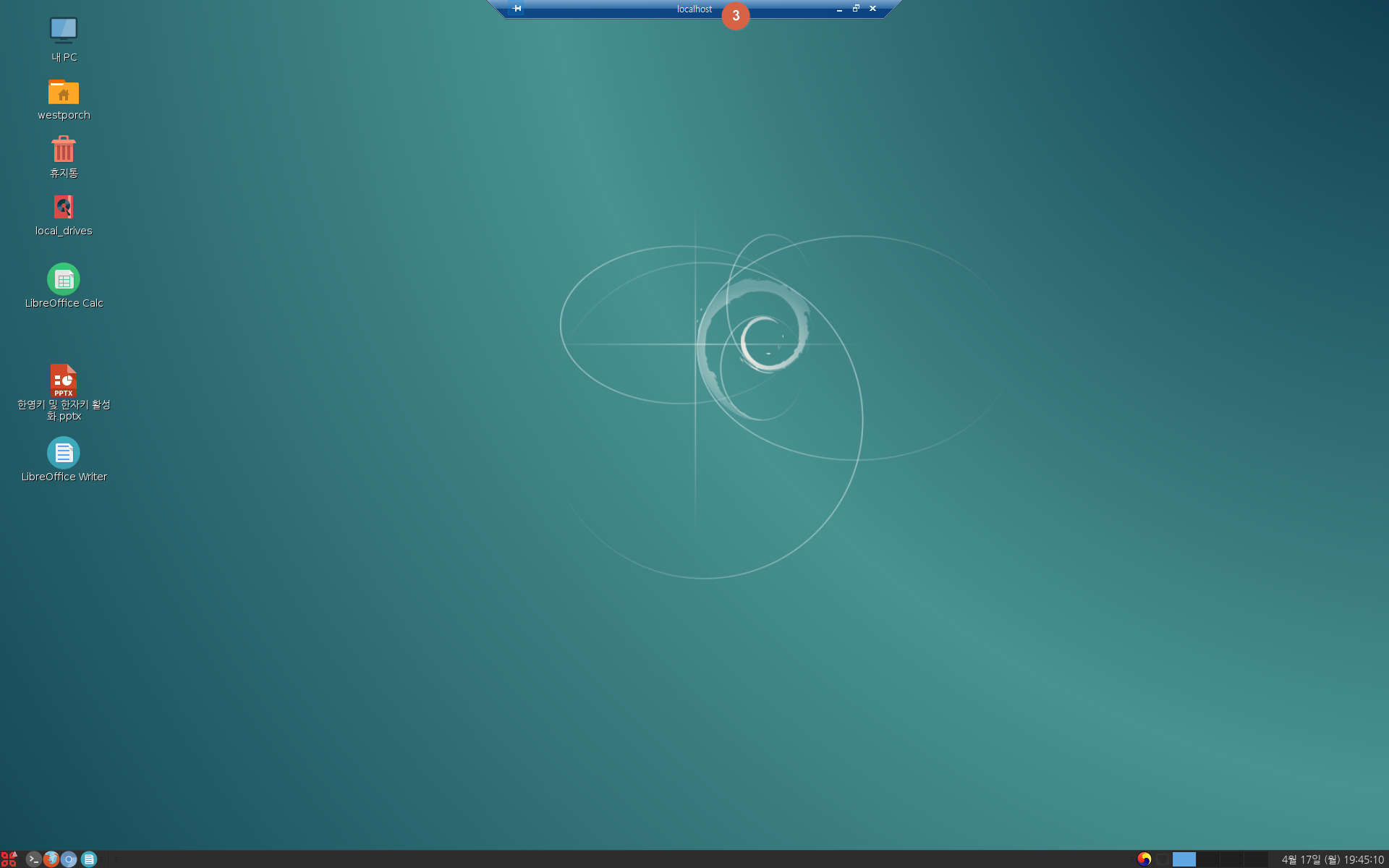

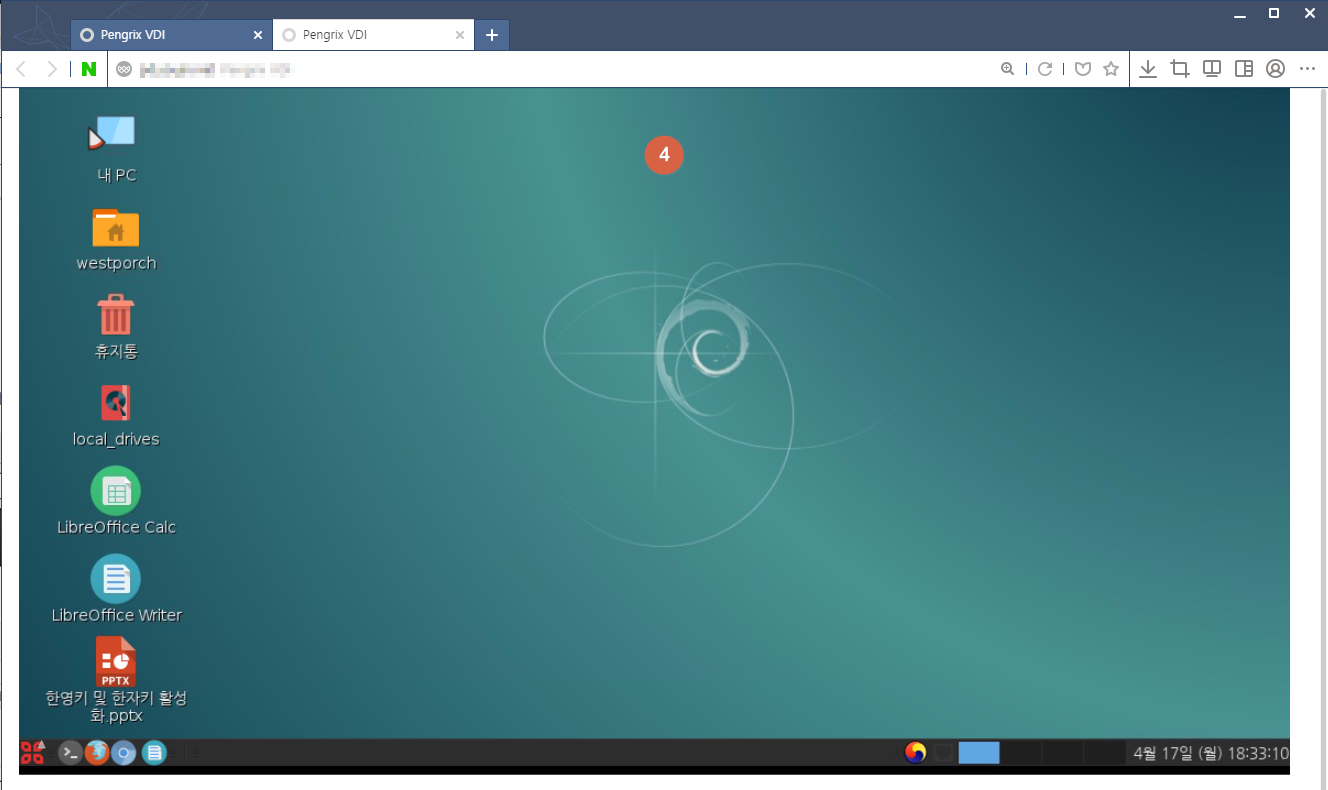

아래와 같이 새로운 브라우저 창이 열리며 vm에 접속되어지는 것을 확인할 수 있습니다.
해상도는 웹브라우저 크기에 맞추어 자동 설정됩니다.
VNC(Console)

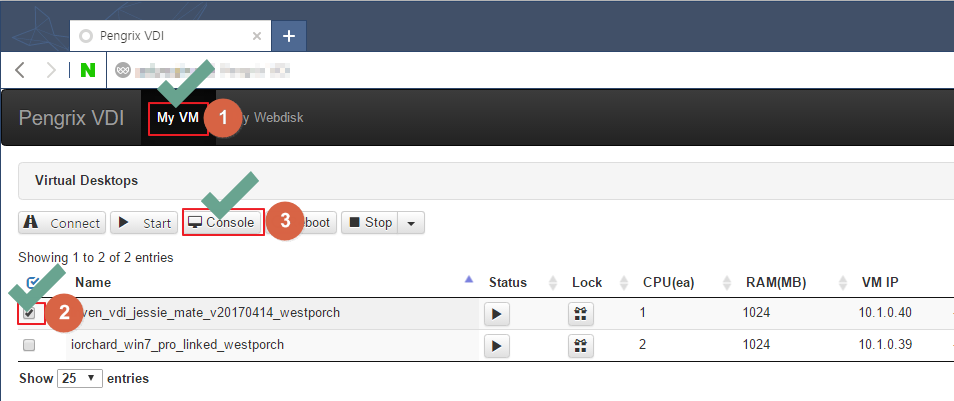

접속할 vm을 선택하여 console 버튼(
)을 클릭하여 접속을
시도합니다.
vnc(webproxy) port는 7900번부터 순차적으로 할당이 됩니다.
접속이 이루어지기 위해서는 mastervm에 7900번 port부터 시작하여 vm 댓수만큼 포트가 방화벽에 허용이 되어야 합니다. ex)7900-8000

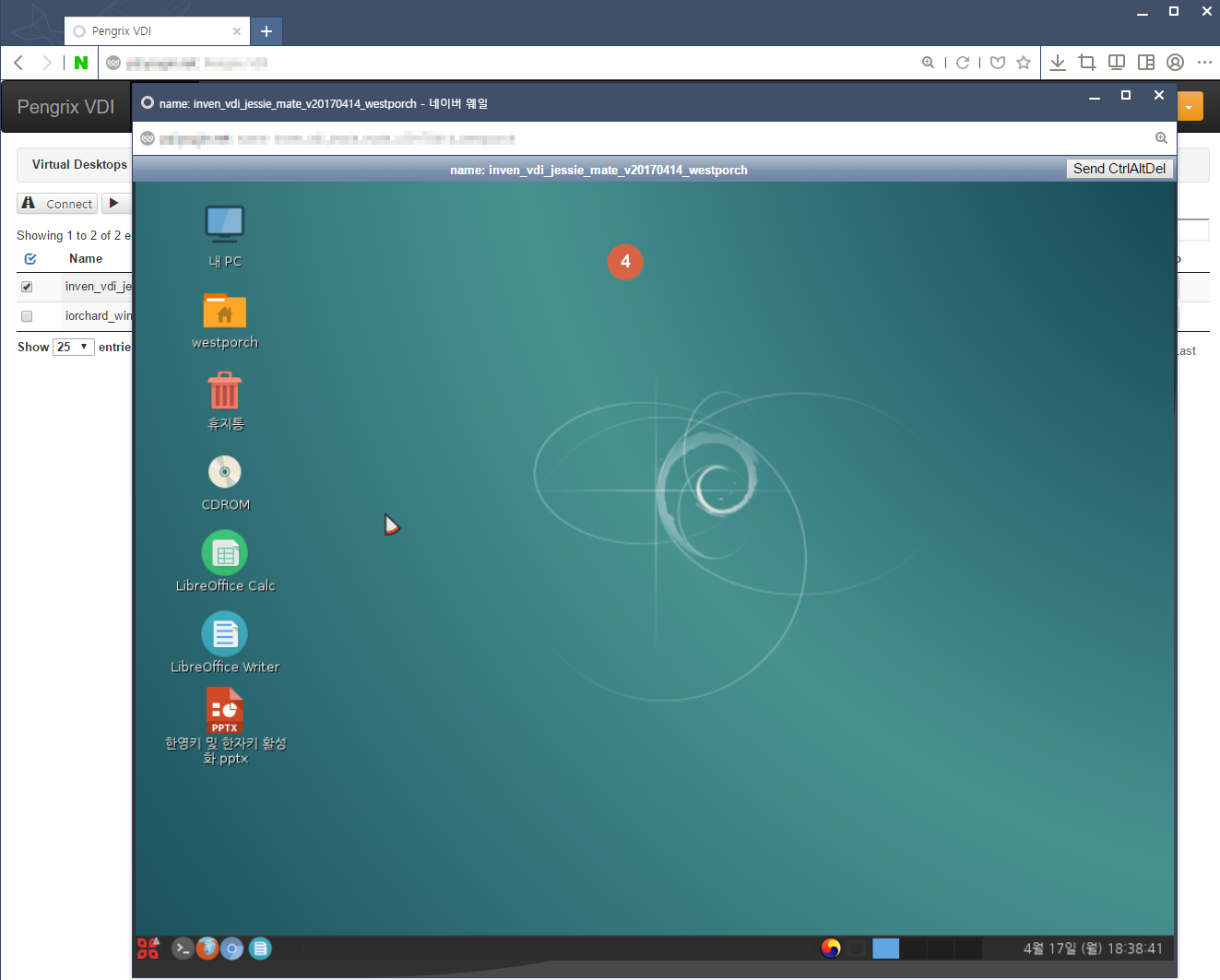

아래와 같이 새로운 브라우저 창이 열리며 vm에 접속됩니다.
WEBDISK(My Webdisk)
다운로드 받을 수 있는 권한이 있는 파일들을 확인 할 수 있습니다. 또한 다양한 파일들을 디스크에 업로드 한 뒤, 공유할 수 있습니다.

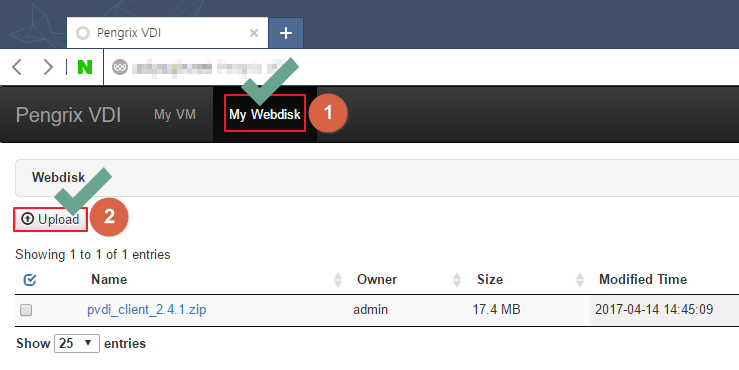

1. 파일 UPLOAD
Upload 할 파일의 이름은 영문이어야 하며 upload는 관리자 뿐만 아니라 일반 사용자도 upload 할 수 있습니다.

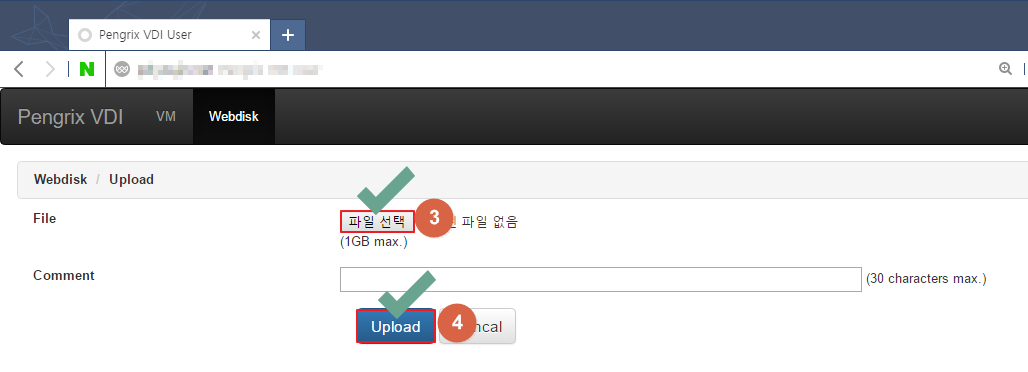

Upload 할 파일을 찾아서(max 1Gb) comment 작성한 뒤 Upload 할 수 있습니다.
침해사고를 방지하기 위하여 압축파일(확장자 zip)만 Upload가 가능합니다. 업로드 한 파일은 관리자 승인 후에 다운로드 가능합니다.
2. 파일 삭제
파일을 upload한 user라도 파일 삭제는 할 수 없습니다.
파일 삭제는 오직 관리자 계정으로만 가능합니다.
